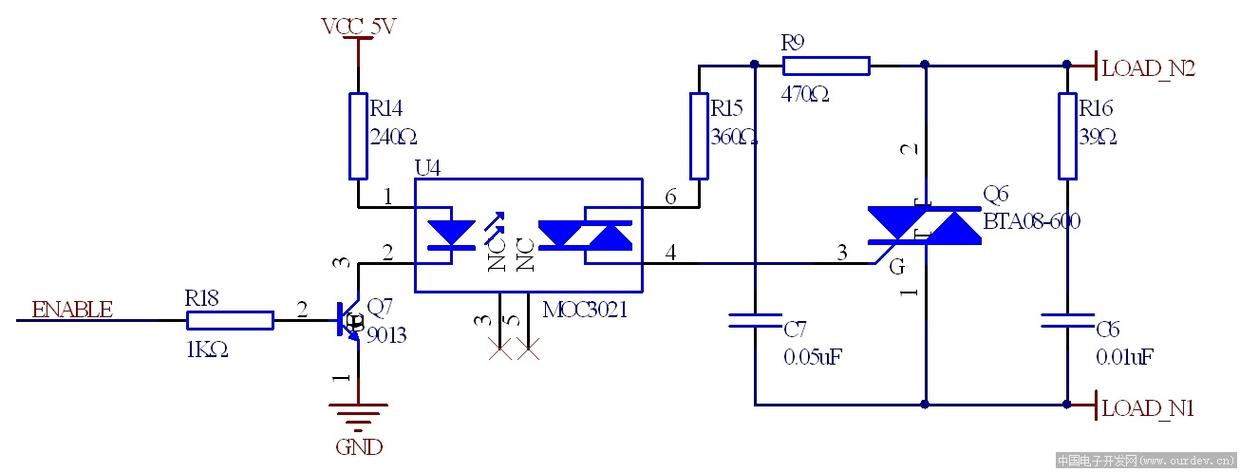

220v双向可控硅电路图（一）

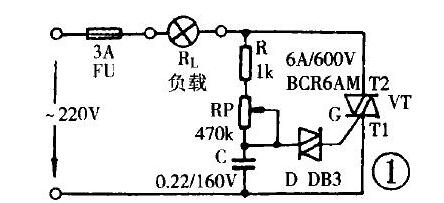

如上图1

所示，左侧为两个30K/2W的电阻，这样限制输入电流为：220V/60K=3.67mA，由于该路仅仅是为了提取交流信号，因此小电流输入即可。整流桥芯片采用小功率（2W）的，之后接入一个光耦（P521）可控硅充电器电路图，这样如图1整流后信号电压值超过光耦前段二极管的导通电压时，即产生一次脉冲，光耦右侧为一上拉电路，VCC为单片机供电电压：+3.3V。光耦三极管导通时220v双向可控硅电路图大全（八款模拟电路设计原理图详解），输出低电平，关闭时输出高电平。

220v双向可控硅电路图（二）

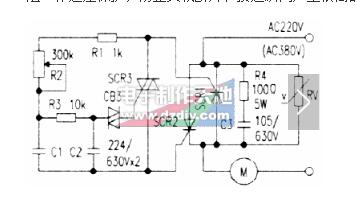

电路见图。将两只单向可控硅SCRl、SCR2反向并联．再将控制板与本触发电路连接，就组成了一个简单实用的大功率无级调速电路。这个电路的独特之处在于可控硅控制极不需外加电源，只要将负载与本电路串联后接通电源，两个控制极与各自的阴极之间便有5V~8V脉动直流电压产生220v双向可控硅电路图大全（八款模拟电路设计原理图详解），调节电位器R2即可改变两只可控硅的导通角，增大R2的阻值到一定程度，便可使两个主可控硅阻断，因此R2还可起开关的作用。

该电路的另一个特点是两只主可控硅交替导通，一个的正向压降就是另一个的反向压降，因此不存在反向击穿问题。但当外加电压瞬时超过阻断电压时，SCR1、SCR2会误导通，导通程度由电位器R2决定。SCR3与周围元件构成普通移相触发电路。

SCR1、SCR2小编选用的是封装好的可控硅模块（110A／1000V），SCR3选用BTl36，即600V的双向可控硅。本电路如用于感性负载，应增加R4，C3阻容吸收电路及压敏电阻RV作过压保护，防止负载断开和接通瞬间产生很高的感应电压损坏可控硅。

220v双向可控硅电路图（三）

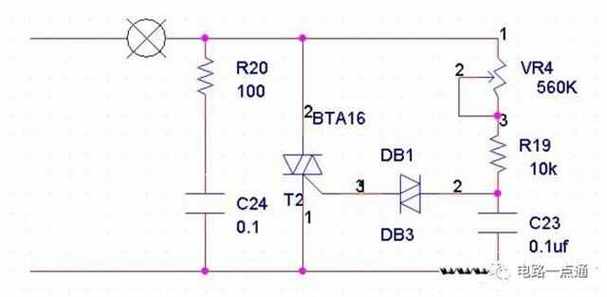

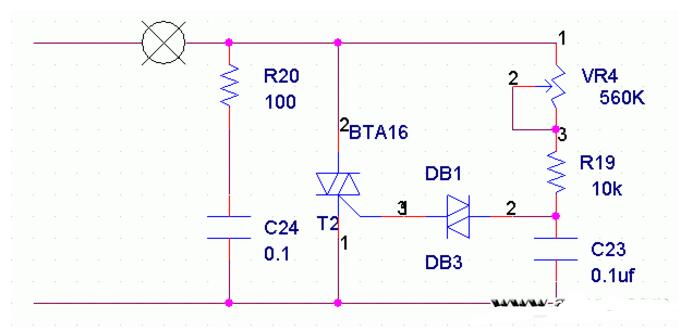

双向可控硅的调光电路工作原理说明一接通电源，220V经过灯泡VR4 R19对C23充电可控硅充电器电路图，由于电容二端电压是不能突变的，充电需要一定时间

工作原理说明

一接通电源，220V经过灯泡VR4 R19对C23充电，由于电容二端电压是不能突变的，充电需要一定时间的，充电时间由VR4和R19大小决定，越小充电越快，越大充电越慢。当Ｃ２３上电压充到约为33V左右的时候DB1导通，可控硅也导通，可控硅导通后灯泡中有电流流过，灯泡就亮了。随着DB1导通C23上电压被完全放掉，DB1又截止可控硅也随之截止灯泡熄灭。C23上又进行刚开始一样的循环，因为时间短人眼有暂留的现象，所以灯泡看起来是一直亮的，充放电时间越短灯泡就越亮，反之，R20 C24能保护可控硅，如果用在阻性负载上可以省掉，如果是用在感性负载，比如说电动机上就要加上去，这个电路也可以用于电动机调速上，当然是要求不高的情况下。

这个电路的优点是元件少、成本低、性价比高。缺点是对电源干扰比较大、噪声大、驱动电动机时候在较小的时候可能会发热比较大。

可控硅相当于可以控制的二极管，当控制极加一定的电压时，阴极和阳极就导通了。 可控硅分单向可控硅和双向可控硅两种，都是三个电极。单向可控硅有阴极（K）、阳极（A）、控制极（G）。双向可控硅等效于两只单项可控硅反向并联而成。即其中一只单向硅阳极与另一只阴极相边连，其引出端称T2极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。 1、单、双向可控硅的判别：先任测两个极可控硅充电器电路图，若正、反测指针均不动（R&TImes;1挡），可能是A、K或G、A极（对单向可控硅）也可能是T2、T1或T2、G极（对双向可控硅）。若其中有一次测量指示为几十至几百欧，则必为单向可控硅。且红笔所接为K极，黑笔接的为G极，剩下即为A极。若正、反向测批示均为几十至几百欧，则必为双向可控硅。再将旋钮拨至R&TImes;1或R&TImes;10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。
