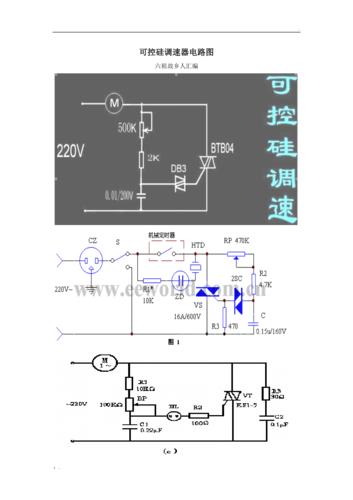

可控硅调压器可控硅
可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。
可控硅调压器电路图（一）

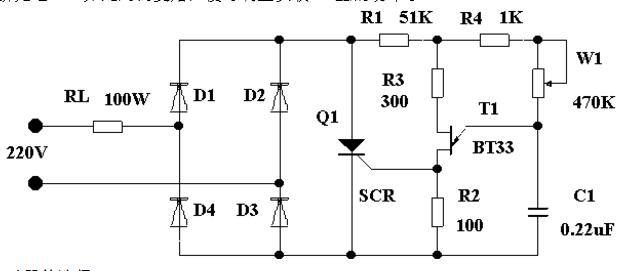

可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。 从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到单结晶体管T1管的峰值电压Up时，单结晶体管T1由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极， 使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
元器件选择
调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其余的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管，如、、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系列。
可控硅调压器电路图（二）

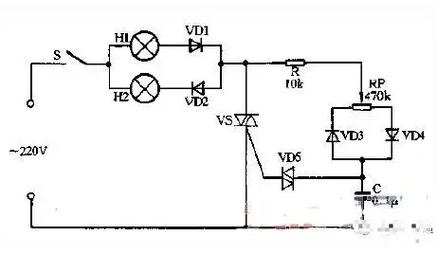

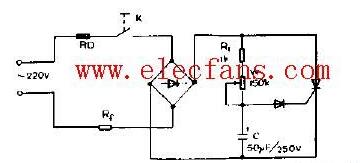

在很多使用交流电源的负载中，需要完成调光、调温等功能可控硅充电器电路图，要求交流电源能平稳地调节电压。图205所示，是一种筒单交流调压器，可代替普通交流调压器，体积小、重量轻、控制方便。
工作原理电源经电阻R，和电位器W 向电容C充电。当电容上的电成送到手定值时尧通过二极管D和可控硅控制极，使可控硅触发导通，电流流经负载，可控硅导通后。触发电路被短接。在交流电压为零时，可控硅又自动断开，而后触发电路中电容C再次充电，使可控硅再次导通。改变电容的容量和w阻值。可增大或碱小导通角，使输出电压升高或降低。从而起到调压之目的。
可控硅的反向电压由电源电压来定：电流参数由负载Rr 婴求来定。
可控硅调压器电路图（三）
本例介绍的温度控制器，具有SB260取材方便、性能可靠等特点，可用于种子催 芽、食用菌培养、幼畜饲养及禽蛋卵化等方面的温度控制，也可用于控制电热毯、小功 率电暖器等家用电器。

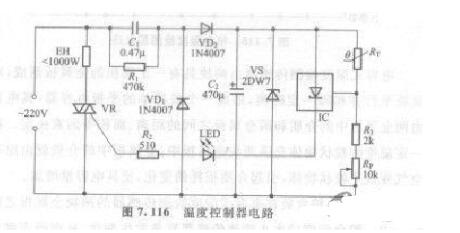

电路图 温度控制器电路如图7.116所示。
工作原理
220V交流电压经Cl降压、VD，和VD。整流、C2滤波及VS稳压后，一路作为IC（TL431型三端稳压集成电路）的输入直流电压；另一路经RT、R3和RP分压后，为IC提供控制电压。在被测温度低于RP的设定温度时，型负温度系数热敏电阻器Rr的电阻值较 大，IC的控制电压高于其开启电压，IC导通，使LED点亮，VS受触发而导通可控硅充电器电路图，电热器 EH通电开始加热。随着温度的不断上升，Rr的电阻值逐渐减小，同时IC的控制电压也随之下降。当被测温度高于设定温度时，IC截止，使LED熄灭，VS关断，EH断电而停止加热。随后温 度又开始缓慢下降，当被测温度低于设定温度时，IC又导通，EH又开始通电加热。如此循环不止可控硅调压器电路图大全（八款模拟电路设计原理图详解），将被测温度控制在设定的范围内。
可控硅调压器电路图（四）

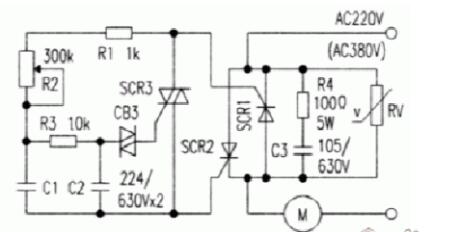

一般书刊介绍的大功率可控硅触发电路都比较复杂，而且有些元件难以购买。笔者仅花几元钱制作的触发电路已成功触发100A以上的可控硅模块，用于工业淬火炉上调节380V电压，又装一套用于大功率鼓风机作无级调速用，效果非常好。本电路也可用作调节220V交流供电的用电器。
将两只单向可控硅SCRl、SCR2反向并联．再将控制板与本触发电路连接，就组成了一个简单实用的大功率无级调速电路。这个电路的独特之处在于可控硅控制极不需外加电源，只要将负载与本电路串联后接通电源可控硅充电器电路图，两个控制极与各自的阴极之间便有5V~8V脉动直流电压产生，调节电位器R2即可改变两只可控硅的导通角，增大R2的阻值到一定程度可控硅调压器电路图大全（八款模拟电路设计原理图详解），便可使两个主可控硅阻断，因此R2还可起开关的作用。该电路的另一个特点是两只主可 控硅交替导通，一个的正向压降就是另一个的反向压降，因此不存在反向击穿问题。
但当外加电压瞬时超过阻断电压时，SCR1、SCR2会误导通，导通程度由电位器R2决定。SCR3与周围元件构成普通移相触发电路，其原理这里从略。SCR1、SCR2笔者选用的是封装好的可控硅模块（110A／1000V），SCR3选用BTl36，即600V的双向可控 硅。本电路如用于感性负载，应增加R4，C3阻容吸收电路及压敏电阻RV作过压保护，防止负载断开和接通瞬间产 生很高的感应电压损坏可控硅。
